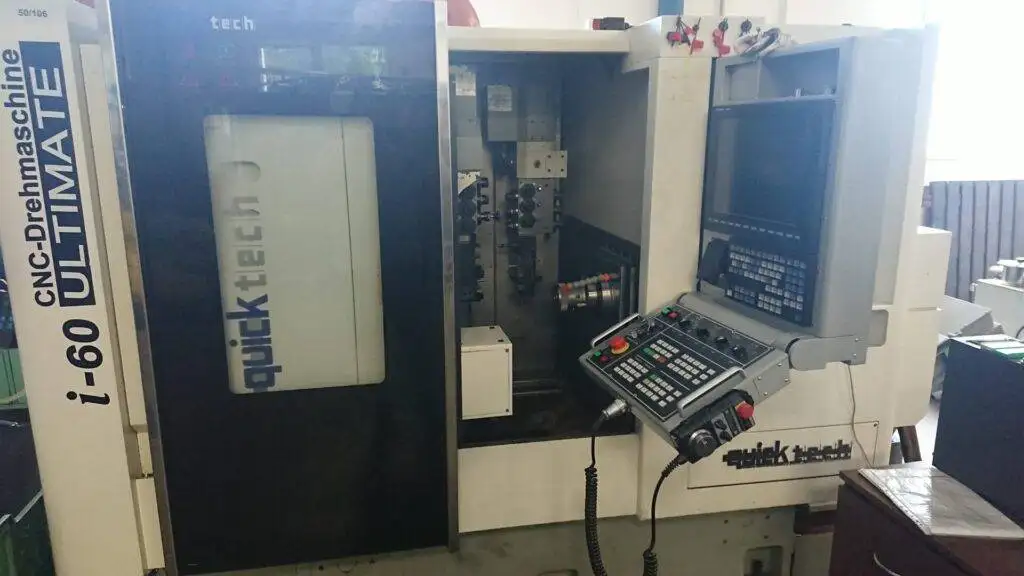

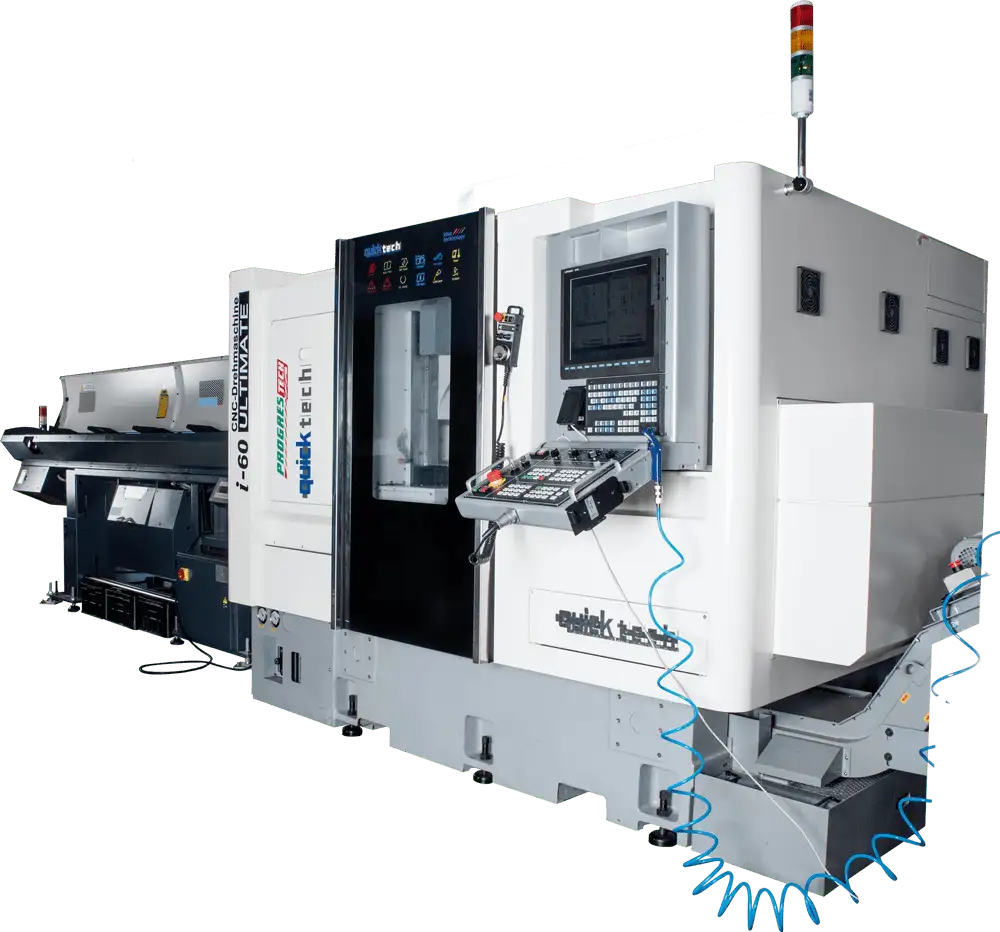

13-ti osý CNC soustruh i-60U Quicktech

• 13-ti osý CNC soustruh i-60U Quicktech – Mitsubishi M700 rok výroby 2016

Hlavní vřeteno:

• průměr ložiska hlavního vřetene 100.00mm
• maximální průměr tyče 60mm
• maximální délka obrábění 250.0mm
• kleština upínání na vřeteni DIN-173E42B
• konec vřetene A2-5
• vrtání vřetene 62,0mm
• otáčky vřetene 5000ot/min
• výkon vřetene 11kW
• C osa 0.001*

Protivřeteno:

• maximální průměr tyče 42mm
• maximální délka obrábění 100mm
• kleština upínání na vřeteni DIN-173E-42B
• konec vřetene A2-5
• maximální zasunutí obrobku do protivřetena 150mm
• otáčky protivřetene 4000ot./min
• výkon protivřetene 5,5kW
• C1 osa 0,001°

Pojezdy:

• osa X 150.0mm
• osa Y 385.0mm
• osa Z 250.0mm
• osa B 360*
• osa X1 400.0mm – osa Y1 400.0mm – osa Z1 300.0mm
• servo motor osy X Mitsubishi AC Servo 1.5kW
• servo motor osy Y Mitsubishi AC Servo 1.5kW
• servo motor osy Z Mitsubishi AC Servo 1.5kW
• servo motor osy X1 Mitsubishi AC Servo 1.5kW
• servo motor osy Y1 Mitsubishi AC Servo 1.5kW
• servo motor osy Z1 Mitsubishi AC Servo 1.5kW
• indexace od pozice nástroje 0,3 vteřiny
• čas výměny nástroje (řez/řez) 0,6 vteřiny

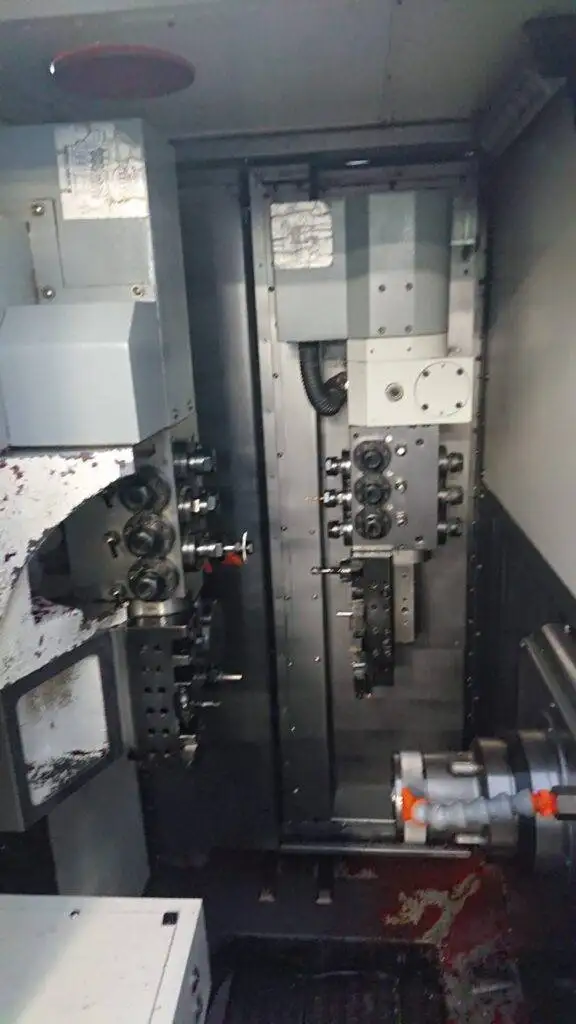

Nástrojová hlava (hlavní)

• sdružený typ
• počet nástrojů 6 vnějších, 5 vnitřních
• velikost upínacího nástroje 20.0 x 20.0mm
• maximální vnitřní nástroj ER20/20.0mm
  Naháněné nástroje (hlavní)
• výkon naháněných nástrojů Mitsubishi AC Servo 1,5kW
• otáčky naháněných nástrojů 4000rpm
• max. velikost naháněných nástrojů ER-20
• maximální průměr vrtání 12mm
• maximální závit M10x1,5

Nástrojová hlava (proti)

• sdružený typ
• počet nástrojů 5 vnějších, 9 vnitřních
• velikost upínacího nástroje 20.0 x 20.0mm
• maximální vnitřní nástroj ER20/20.0mm

Naháněné nástroje (proti)

• počet naháněných nástrojů 6 (3 axiální, 3 radiální)
• výkon naháněných nástrojů Mitsubishi AC Servo 1.5kW
• otáčky naháněných nástrojů 4000rpm
• max. velikost naháněných nástrojů ER-20
• maximální průměr vrtání 12mm
• maximální závit M10x1,5

Hydraulický systém:

• hydraulický motor 0.75kW
• max. tlak v systému 50kg/cm3

Systém mazání:

• mazací motor 25W
• kapacita nádrže 2l

Chladící systém:

• nádrž chladící kapaliny 200l
• typ chladícího motoru 1/4HP – tlak chladící kapaliny 5,5MPa

Rozměry stroje:

• délka stroje 2900mm, 3500mm včetně vynašeče třísek, který je součástí stroje
• šířka stroje 1900mm
• výška stroje 1900mm
• váha stroje 4200kg – váha nového stroje 5800kg

Standartní příslušenství:

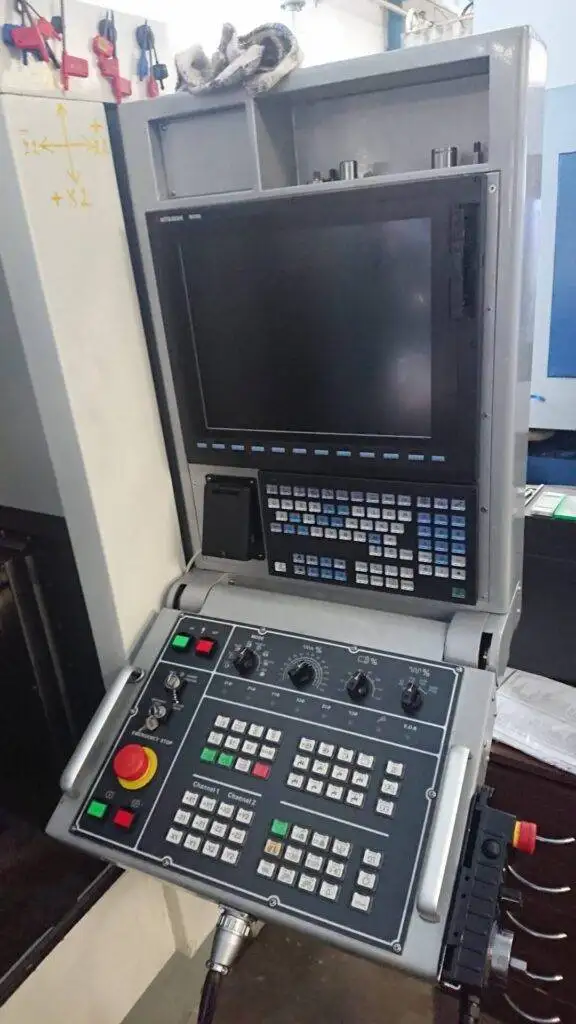

• 15“ barevný LCD displej
• dveře s LED kontrolkami
• manuál Guide i
• automatické mazání
• operační signalizace
• automatický spínač alarmu
• vynašeč třísek
• lopatka na odebírání obrobků
• zabudovaná komunikace s podavačem
• transformátor 390-440V-60/50Hz
• záruka na stroj 1 rok
• záruka na systém 2 roky
• CE mark
• servisní sada nářadí
• vyrovnávací podložky a šrouby

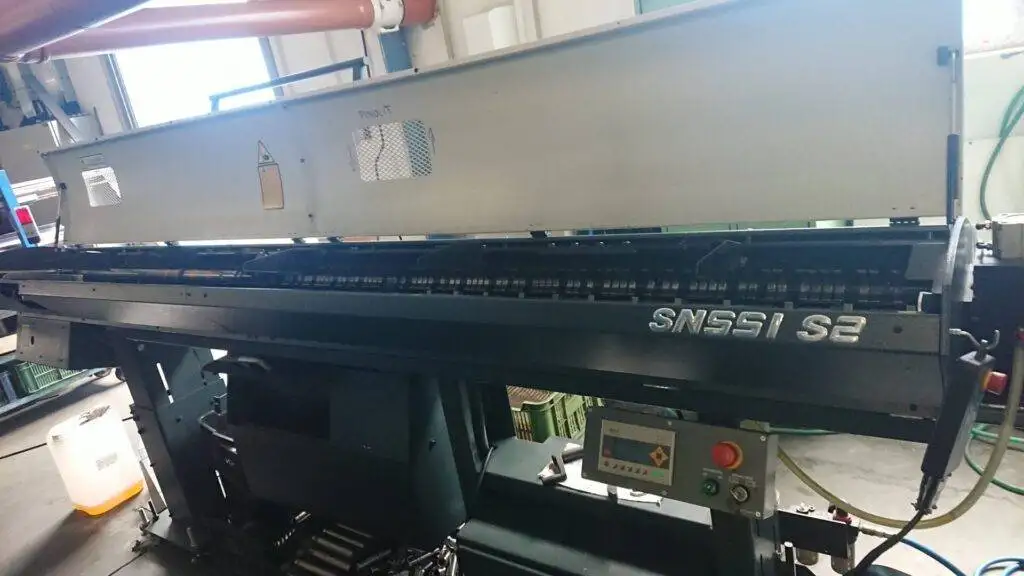

Podavač Hydrobar SN 551 S2 – 32
Hydraulický systém podávání materiálu
Průměr tyče 5 -51mm
Maximální délka tyče 3200mm
Kapacity tyčí o průměru 10mm – 28ks
Zastavěná plocha 3750 x 590 mm
