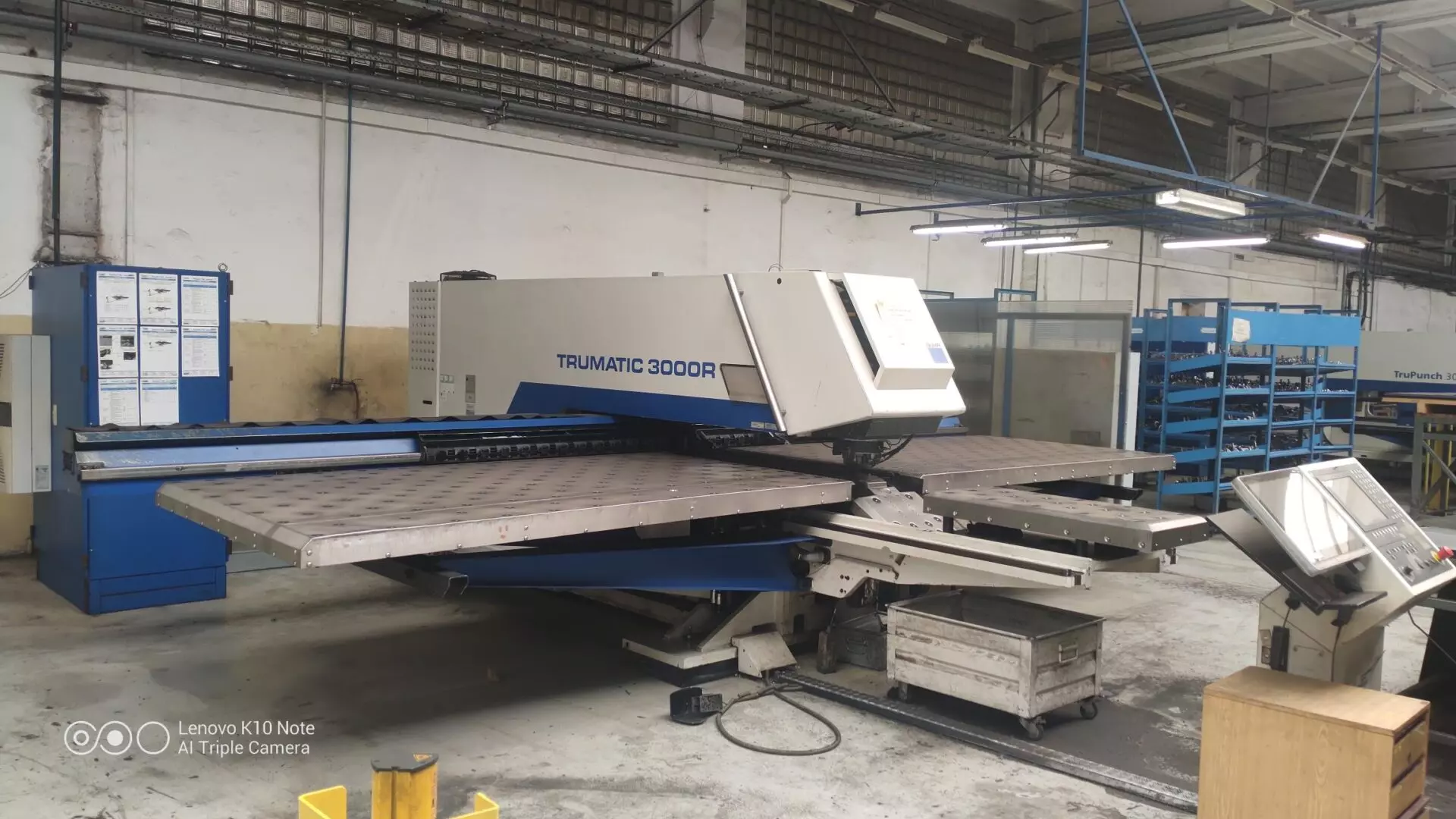

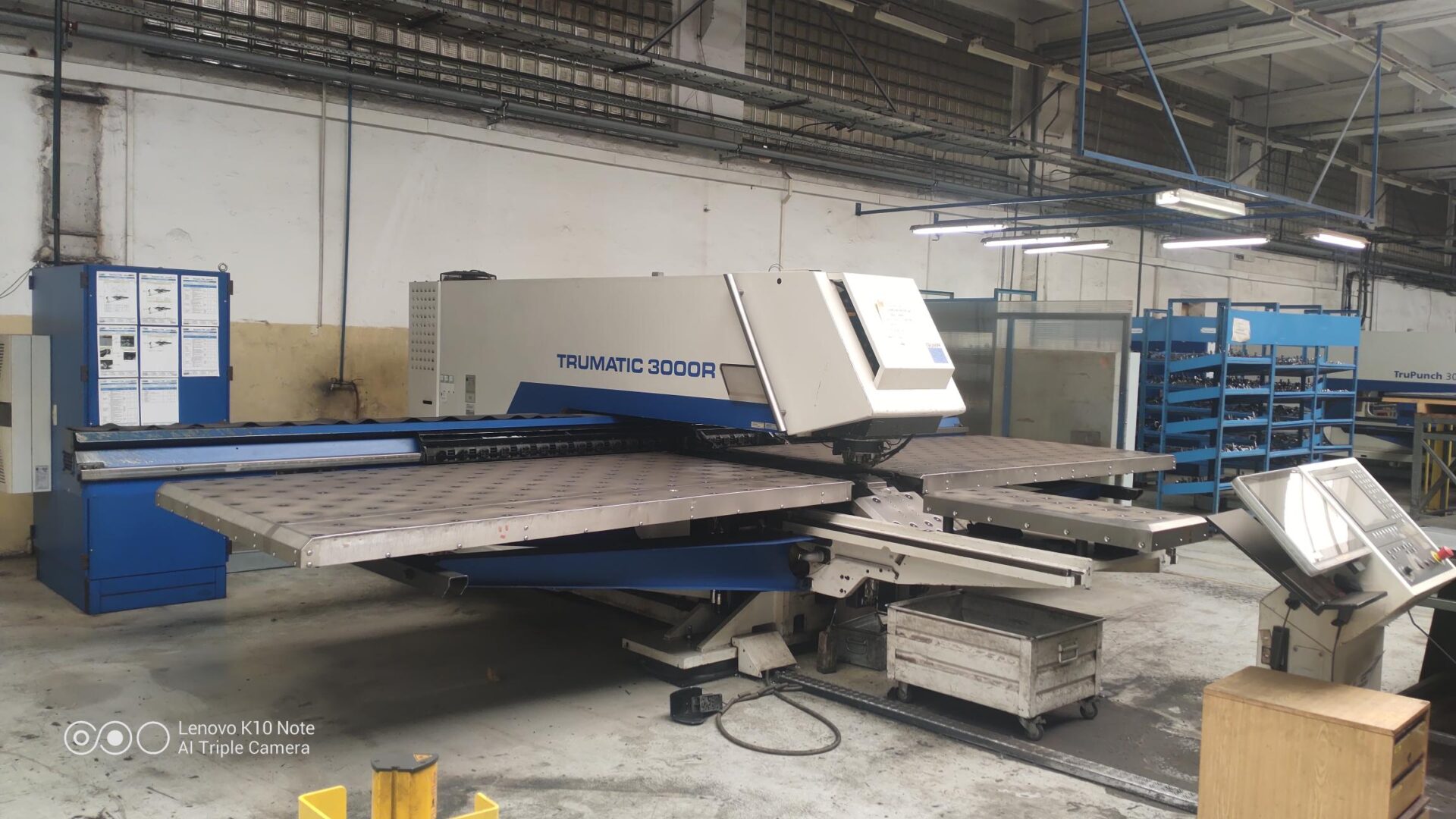

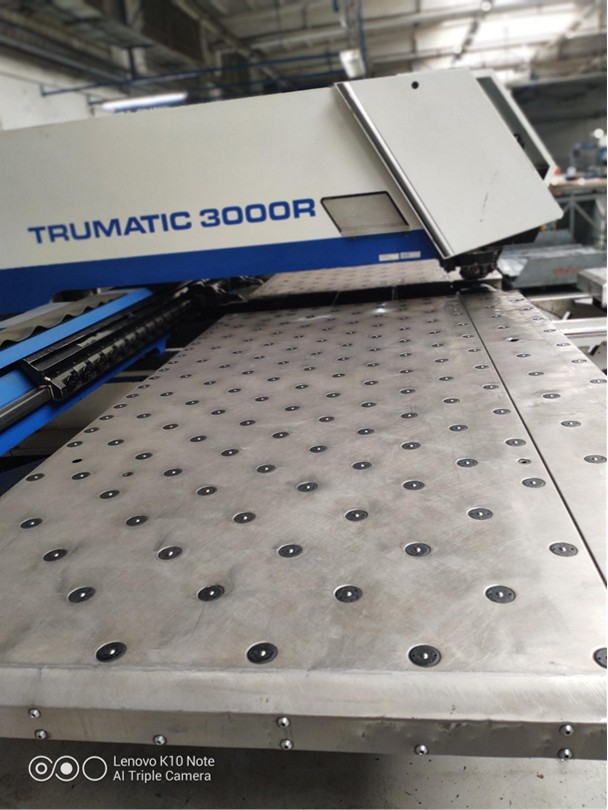

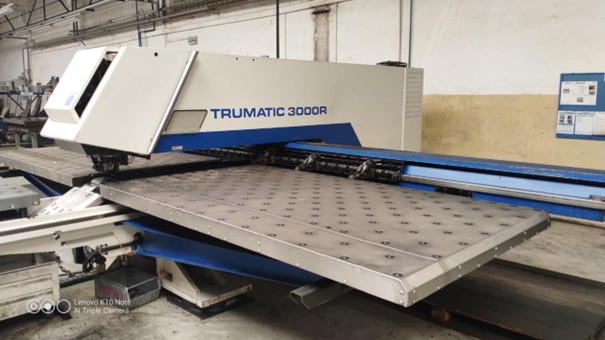

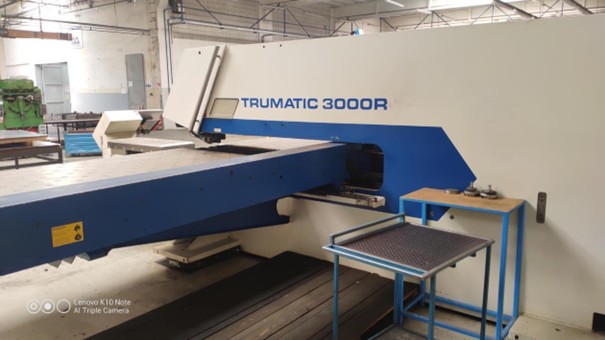

Děrovací stroj TRUMPF TC 3000 R

Nabízíme k prodeji vysoce kvalitní děrovací stroj TRUMPF TC 3000 R z roku 2004, který je známý svou robustností a technologickou přesností. Tento stroj je ideální pro vysoké nároky moderní výroby kovových dílů a je vybaven řadou funkcí, které zvyšují jeho výkonnost a efektivitu.

Technické údaje

Pracovní oblast

• Bez překládání (X x Y) [mm]: 3000 x 1650

Pojízdná oblast

• Směr X [mm]: -50 až +3070
• Směr Y [mm]: -7 až +1660

Výkony

• Maximální hmotnost obrobku [kg]: 230
• Maximální tloušťka plechu [mm]: 6.4
• Maximální vysekávací síla [kN]: 180

Rychlosti

• Počet zdvihů – vysekávání [1/min]: 780
• Počet zdvihů – značkování [1/min]: 2200
• Rychlost osy X [m/min]: 90
• Rychlost osy Y [m/min]: 60
• Rychlost osy C [1/min]: 180

Zrychlení (do 100 kg hmotnosti plechu)

• Osa X [m/s²]: 12
• Osa Y [m/s²]: 8
• Osa C [1/s²]: 175

Přesnost

• Odchylka polohování [mm]: ±0.1
• Střední šířka rozptylu polohování [mm]: ±0.03

Nástroje

• Nástroje v lineárním zásobníku: 22 (se 3 upínači)
• Čas výměny nástroje – jednotlivý nástroj [s]: 3.1
• Čas výměny nástroje – multitool [s]: 0.6
• Průměr nástroje [mm]: 76.2

Řízení

• Řídicí systém: TRUMPF na bázi Bosch PNC-P
• Programovatelná klapka dílců:
  • Maximální velikost dílců [mm]: 500 x 500

Rozměry

• Potřebné místo [mm]: 7900 x 6300
• Hmotnost [kg]: 14850
• Výška [mm]: 2230

Děrovací stroj TRUMPF TC 3000 R – 1600: Přehled technických parametrů a využití

Děrovací stroje hrají klíčovou roli v moderní výrobě kovových dílců. Mezi špičku v tomto oboru patří modely TRUMPF, konkrétně model TC 3000 R – 1600, který nabízí vynikající technické parametry a široké spektrum využití. Tento článek se zaměří na hlavní technické specifikace a přednosti tohoto stroje.

Pracovní oblast a pojízdná oblast

Model TC 3000 R – 1600 má pracovní oblast 3000 x 1650 mm. Pojízdná oblast ve směru X je od -50 do +3070 mm a ve směru Y od -7 do +1660 mm. Tyto rozměry umožňují zpracovávat širokou škálu kovových dílců.

Výkony

TRUMPF TC 3000 R – 1600 je navržen tak, aby zvládl velkou zátěž. Maximální hmotnost obrobku je 230 kg a maximální tloušťka plechu, kterou je možné zpracovávat, je 6,4 mm. Maximální vysekávací síla je 180 kN, což zajišťuje vysokou efektivitu a přesnost při práci.

Rychlosti a zrychlení

Rychlost děrování je klíčovým parametrem pro výrobní kapacitu stroje. U modelu TC 3000 R – 1600 je postupnost zdvihů pro vysekávání 780 zdvihů za minutu. Pro značkování je rychlost 2200 zdvihů za minutu. Rychlosti pohybu os jsou rovněž vysoké, s rychlostí osy X 90 m/min a osy Y 60 m/min. Rychlost osy C je 180 otáček za minutu. Zrychlení pro osy X, Y a C jsou 12 m/s², 8 m/s² a 175 1/s², což umožňuje rychlé a přesné polohování.

Přesnost

Přesnost je pro děrovací stroje klíčová. Model TC 3000 R – 1600 nabízí vynikající přesnost s odchylkou polohování ±0,1 mm a střední šířkou rozptylu polohování ±0,03 mm. Tyto parametry zajišťují, že každý vyrobený dílec splňuje vysoké standardy kvality.

Nástroje a jejich výměna

Stroj TC 3000 R – 1600 je vybaven lineárním zásobníkem nástrojů s kapacitou až 22 nástrojů se třemi upínači. Výměna nástrojů je rychlá, s časem výměny jednotlivého nástroje 3,1 sekundy a multitool nástroje 0,6 sekundy. Průměr nástroje je 76,2 mm.

Řízení a rozměry

Stroj je řízen systémem TRUMPF na bázi Bosch PNC-P, což zajišťuje spolehlivé a efektivní ovládání. Programovatelná klapka dílců umožňuje zpracovávat dílce o maximální velikosti 500 x 500 mm. Co se týče rozměrů, model TC 3000 R – 1600 potřebuje prostor 7900 x 6300 mm a váží 14850 kg. Výška stroje je 2230 mm.

Závěr

Děrovací stroj TRUMPF TC 3000 R – 1600 je vysoce výkonný a přesný stroj, který je schopen zpracovávat velké množství dílců s vysokou rychlostí a přesností. Díky svým technickým parametrům je ideální volbou pro moderní výrobní závody, které hledají spolehlivý a efektivní stroj pro děrování plechů. S širokou škálou funkcí a možností je TC 3000 R – 1600 skvělým přírůstkem do každé výrobní linky.

Pokud máte zájem o koupi tohoto stroje, neváhejte nás kontaktovat.
