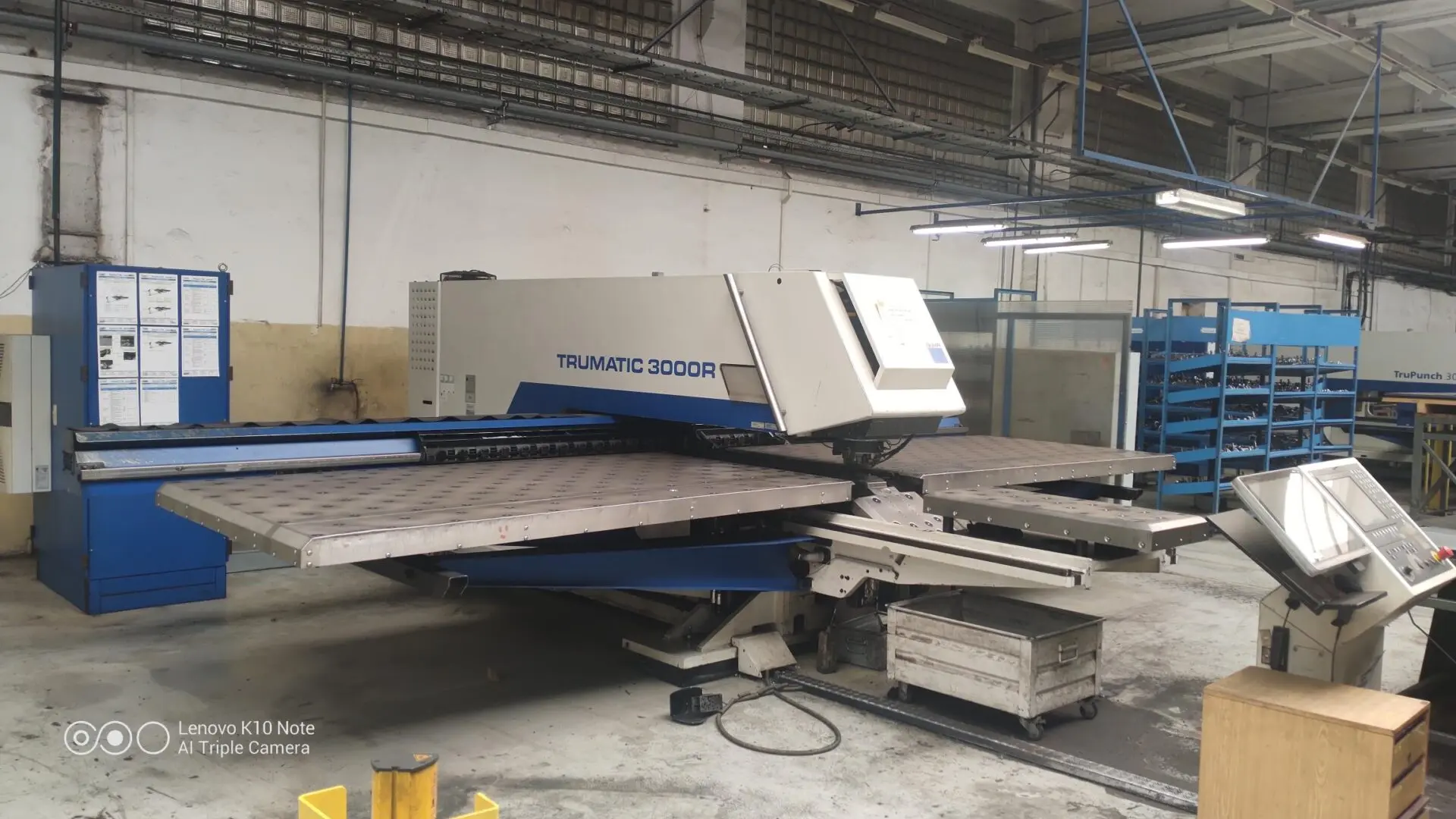

Wykrawarka TRUMPF TC 3000 R

Oferujemy do sprzedaży wysokiej jakości wykrawarkę TRUMPF TC 3000 R z 2004 roku, który słynie z solidności i precyzji technologicznej. Maszyna ta jest idealna do wysokich wymagań współczesnej produkcji części metalowych i jest wyposażona w szereg funkcji zwiększających jej wydajność i efektywność.

Dane techniczne

Obszar pracy

• Brak tłumaczenia (X x Y) [mm]: 3000 x 1650

Obszar jazdy

• Kierunek X [mm]: -50 do +3070
• Kierunek Y [mm]: -7 do +1660

Przedstawienia

• Maksymalna masa obrabianego przedmiotu [kg]: 230
• Maksymalna grubość blachy [mm]: 6.4
• Maksymalna siła wykrawania [kN]: 180

Prędkości

• Liczba uderzeń – wykrawanie [1/min]: 780
• Liczba pociągnięć – znakowanie [1/min]: 2200
• Prędkość osi X [m/min]: 90
• Prędkość osi Y [m/min]: 60
• Prędkość osi C [1/min]: 180

Przyspieszenie (do 100 kg wagi arkusza)

• Odważ się X [m/s²]: 12
• Niedźwiedź I [m/s²]: 8
• Oś C [1/s²]: 175

Dokładność

• Odchylenie pozycjonowania [mm]: ±0,1
• Średnia szerokość wariancji pozycjonowania [mm]: ±0,03

Narzędzia

• Narzędzia w stosie liniowym: 22 (z 3 zaciskami)
• Czas zmiany narzędzia – narzędzie indywidualne [s]: 3.1
• Czas zmiany narzędzia – multitool [s]: 0,6
• Średnica narzędzia [mm]: 76.2

Kierownictwo

• System sterowania: ATUT oparty na Bosch PNC-P
• Programowalna klapa części:
  • Maksymalny rozmiar części [mm]: 500 x 500

Wymiary

• Potrzebne miejsce [mm]: 7900 x 6300
• Waga [kg]: 14850
• Wysokość [mm]: 2230

Wykrawarka TRUMPF TC 3000 R – 1600: Przegląd parametrów technicznych i zastosowania

Wykrawarki odgrywają kluczową rolę w nowoczesnej produkcji części metalowych. Modele TRUMPF należą do czołówki w tej dziedzinie, a konkretnie model TC 3000 R – 1600, który oferuje doskonałe parametry techniczne i szerokie spektrum zastosowań. W tym artykule skupimy się na głównych specyfikacjach technicznych i zaletach tej maszyny.

Obszar pracy i obszar jazdy

Model TC 3000 R – 1600 posiada pole robocze o wymiarach 3000 x 1650 mm. Obszar przesuwu w kierunku X wynosi od -50 do +3070 mm, a w kierunku Y od -7 do +1660 mm. Wymiary te umożliwiają obróbkę szerokiej gamy części metalowych.

Przedstawienia

TRUMPF TC 3000 R – 1600 jest przeznaczony do przenoszenia dużych obciążeń. Maksymalna waga detalu wynosi 230 kg, a maksymalna grubość blachy, jaką można obrobić, to 6,4 mm. Maksymalna siła przebijania wynosi 180 kN, co zapewnia wysoką wydajność i dokładność pracy.

Prędkości i przyspieszenia

Szybkość wykrawania jest kluczowym parametrem wpływającym na wydajność produkcyjną maszyny. W przypadku TC 3000 R – 1600 sekwencja skoków przy wykrawaniu wynosi 780 uderzeń na minutę. Do znakowania prędkość wynosi 2200 uderzeń na minutę. Prędkości ruchu osi są również duże, prędkość osi X wynosi 90 m/min, a prędkość osi Y wynosi 60 m/min. Prędkość osi C wynosi 180 obrotów na minutę. Przyspieszenia dla osi X, Y i C wynoszą odpowiednio 12 m/s², 8 m/s² i 175 1/s², co pozwala na szybkie i dokładne pozycjonowanie.

Dokładność

Dokładność jest kluczem do wykrawarek. Model TC 3000 R – 1600 oferuje doskonałą dokładność przy odchyłce pozycjonowania ±0,1 mm i średniej szerokości rozproszenia pozycjonowania ±0,03 mm. Parametry te sprawiają, że każda wyprodukowana część spełnia wysokie standardy jakościowe.

Narzędzia i ich wymiana

Maszyna TC 3000 R – 1600 wyposażona jest w liniowy magazyn narzędzi o pojemności do 22 narzędzi z trzema zaciskami. Wymiana narzędzi jest szybka – czas zmiany pojedynczego narzędzia wynosi 3,1 sekundy, a czasu zmiany narzędzia wielofunkcyjnego – 0,6 sekundy. Średnica narzędzia wynosi 76,2 mm.

Zarządzanie i wymiary

Sterowanie maszyną odbywa się za pomocą systemu TRUMPF opartego na Bosch PNC-P, który zapewnia niezawodne i wydajne sterowanie. Programowalna klapa części umożliwia obróbkę części o maksymalnym rozmiarze 500 x 500 mm. Pod względem gabarytów model TC 3000 R – 1600 potrzebuje przestrzeni o wymiarach 7900 x 6300 mm i waży 14850 kg. Wysokość maszyny wynosi 2230 mm.

Wniosek

Wykrawarka TRUMPF TC 3000 R – 1600 to wysokowydajna i precyzyjna maszyna, która jest w stanie obrobić dużą liczbę części z dużą szybkością i precyzją. Dzięki swoim parametrom technicznym jest idealnym wyborem dla nowoczesnych zakładów produkcyjnych, które poszukują niezawodnej i wydajnej maszyny do wykrawania blachy. Dzięki szerokiej gamie funkcji i opcji, TC 3000 R – 1600 jest doskonałym dodatkiem do każdej linii produkcyjnej.

Jeśli jesteś zainteresowany zakupem tej maszyny, nie wahaj się z nami skontaktować.
